Поз. 03 / 9Быстровозводимые здания

Производственные цеха

Производственный цех из металлоконструкций — это управляемая среда для выпуска продукции. В отличие от ангара или склада цех несёт дополнительные инженерные нагрузки: мостовые краны, вентиляционные шахты, технологические проёмы, усиленные полы под станки и прессы, а иногда — взрывозащиту или химическую стойкость ограждений.

Цена: от объёма
КП: за 15 мин
Доставка: по РФ

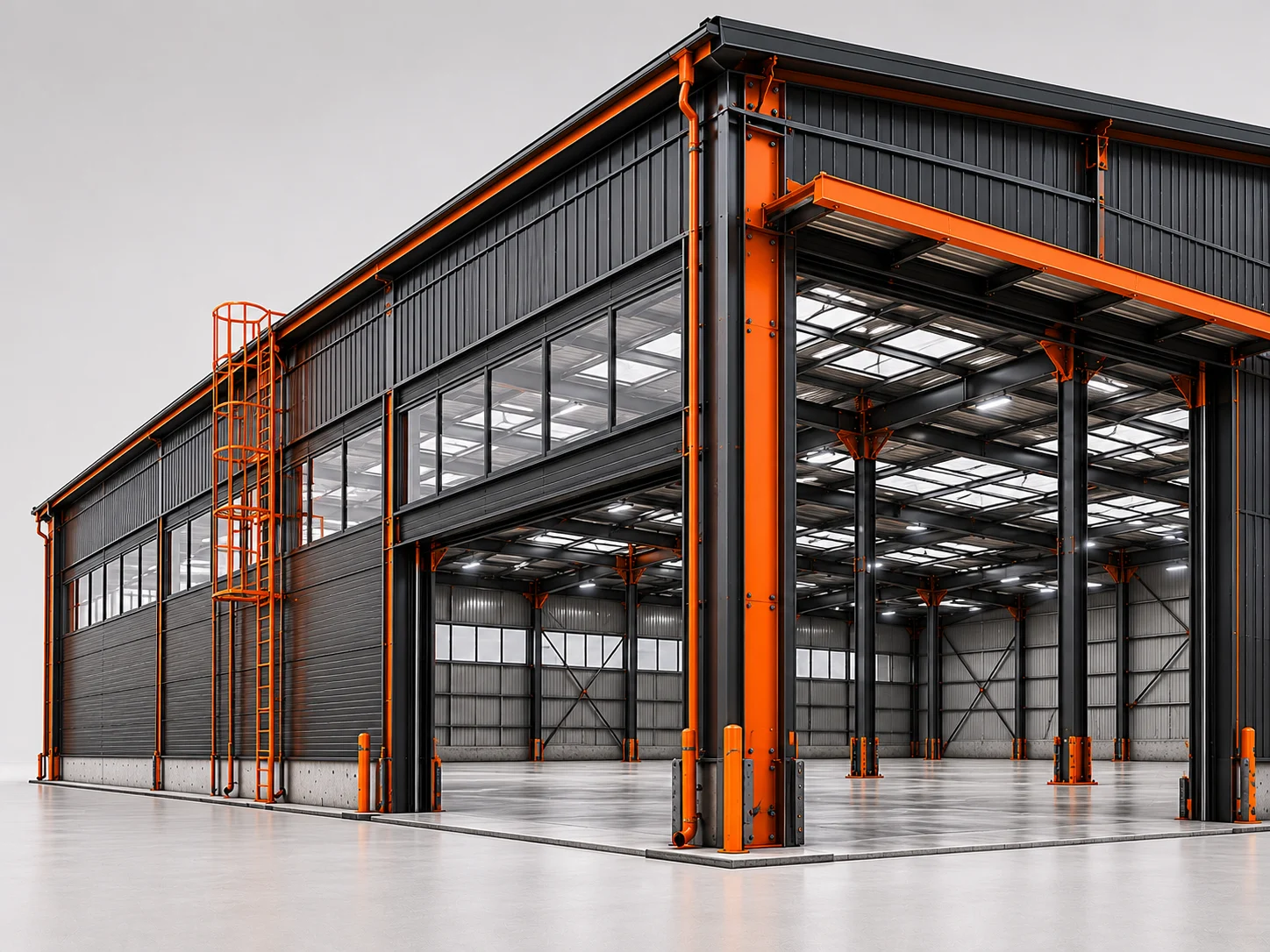

Быстровозводимое здание: стальной каркас с оранжевыми колоннами и ригелями, сэндвич-панели, эвакуационная лестница и базы колонн — Быстровозводимые здания

Цена от объёмаСертификаты на партиюКомплектация по спецификацииДоставка по РФ

Изготовление и поставка

Стальфа проектирует промышленные цеха совместно с технологическим заданием заказчика. Мы согласуем расстановку оборудования, траектории кранов, расположение подстанции и компрессорной. Только после этого фиксируется планировка колонн, шаг рам и высота от пола до нижнего пояса фермы.

Каркас цеха выполняется из сварных двутавров по СП 16.13330, ограждение — сэндвич-панели с минераловатным заполнителем (НГ). Стоимость производственного цеха рассчитывается индивидуально, но ориентир для средней полосы — 8 000–16 000 ₽/м² в зависимости от грузоподъёмности крана и сложности инженерии.

Где применяется

→Складские и логистические комплексы
→Производственные цеха
→Сельхоз-ангары и зернохранилища
→Спортивные и торговые объекты

Ассортимент

Виды и типы

Цех лёгкого машиностроения

Пролёт 18–24 м, высота 6–8 м, кран-балка до 5 т. Сборочные и механообрабатывающие производства.

Цех тяжёлого производства

Пролёт 24–36 м, высота 10–14 м, мостовые краны г/п 10–50 т. Судостроение, металлургия, машиностроение.

Цех с агрессивной средой

Оцинкованный или окрашенный каркас с усиленной антикоррозионной защитой, кислотостойкое полимерное покрытие панелей.

Многопролётный цех

3–5 пролётов на общих средних колоннах. Разные технологические зоны под одной крышей — гибкость планировки и масштабирования.

Цех с бытовыми и административными помещениями

Встроенный АБК, раздевалки, душевые, медпункт — в соответствии с СанПиН и нормами охраны труда.

Взрывозащищённый цех

Панели с расчётом на сброс давления взрыва (легкосбрасываемые конструкции), расчёт по ГОСТ 27331 и нормам ПБ.

Цех с системой пылеудаления

Усиленная вентиляция, технологические проёмы для воздуховодов, конструктивные ниши для рукавных фильтров.

Экспертиза

Как выбрать правильно

Конструктив цеха: колонны, фермы, подкрановые пути

Основа производственного цеха — рамный каркас с поперечными рамами (колонна + ригель/ферма) и системой вертикальных и горизонтальных связей. Шаг рам 6 или 12 м выбирается из соображений технологии и экономии. При шаге 12 м сокращается число фундаментов, но растёт сечение прогонов и подкрановых балок.

Подкрановые балки рассчитываются по циклическим нагрузкам (усталость металла) и прогибам. При кране г/п 10 т и пролёте 24 м подкрановая балка — сварной двутавр с тормозной конструкцией. Рельс и балка монтируются со строгим соблюдением допусков по СП 70.13330 — от этого зависит ресурс крана.

Ограждение, нагрузки и пол производственного цеха

Для цехов с постоянным пребыванием людей ограждение — сэндвич-панели с минераловатным наполнителем (НГ, группа горючести Г0). Толщина 100–150 мм обеспечивает требования по теплотехнике для большинства регионов. В цехах с сухим технологическим процессом допустима минеральная вата 80 мм при наличии отопления.

Полы цеха рассчитываются под нагрузку от технологического оборудования: станки и прессы 5–30 т/м² требуют монолитной плиты толщиной 200–350 мм с армированием по расчёту. Шлифованный топпинговый пол — стандарт для механических цехов. Участки под кислоты и масла получают полимерное химостойкое покрытие.

Характеристики

Технические параметры

Назначение: машиностроение, металлообработка, пищевое, хим. производство
Пролёт: 12–48 м, шаг рам 6 или 12 м
Каркас: сварной двутавр, сталь С345, СП 16.13330
Грузоподъёмность крана: 3,2–50 т (мостовой кран, кран-балка)
Ограждение: сэндвич МВ (НГ) ГОСТ 32603, 80–200 мм
Нагрузка на пол: до 30 т/м² (плита 200–350 мм)
Снеговой/ветровой район: расчёт под регион, СП 20.13330
Объём услуг: проектирование, КМД, изготовление, поставка

Почему Стальфа

Расчёт под регион

Снеговые и ветровые нагрузки под вашу площадку — это сечение каркаса и цена.

Комплект

Каркас, ограждающие, кровля, ворота — комплектуем целиком под объект.

Цена за м²

Прозрачная смета за квадратный метр с учётом доставки.

Машиностроительные и металлообрабатывающие предприятия

Цеха сборки, сварки, механообработки с кранами, усиленным полом и технологическими проёмами.

Пищевые и фармацевтические производства

Цеха с сертифицированными панелями, гладкими стыками, санузлами и системами вентиляции по СанПиН.

Инвесторы промышленных парков

Типовые производственные цеха под аренду — унифицированный каркас, быстрое возведение, низкая стоимость эксплуатации.

Для точного КП

Что уточнить для расчёта

Эти данные помогут посчитать точно и без лишних итераций. Не знаете часть — подскажем по телефону или подберём по чертежу.

01Технологическое задание: расстановка оборудования, грузопотоки
02Грузоподъёмность и тип подъёмно-транспортного оборудования
03Размеры: пролёт, длина, высота до нижнего пояса ферм
04Категория производства по пожарной опасности (А, Б, В, Г, Д)
05Нагрузки на пол от оборудования и транспорта
06Регион строительства для расчёта снеговой и ветровой нагрузки

Гарантии

Контроль качества и документы

Аттестованные производства (НАКС, СРО), пооперационный контроль и полный пакет документов на каждую партию.

01Контроль качества

ГОСТ · НАКС · УЗК

Контроль качества металлоконструкций: ультразвуковой контроль сварных швов и измерительный инструмент

01Входной
02Операционный
03Сварных швов
04Приёмочный

Паспорта качества, сертификаты и протоколы УЗК на каждую партию.

02Пакет документов

Полный комплект

Пакет документов на металлоконструкции: паспорта качества, сертификаты, УПД и счета-фактуры

01Паспорт качества
02Сертификаты
03УПД / СФ
04Исполнительная

Полный комплект для бухгалтерии, приёмки и проверяющих.

Стандарты и документы

Каркас по СП 16.13330, ограждающие конструкции — сэндвич-панели по ГОСТ 32603. Снеговые и ветровые нагрузки рассчитываем под ваш регион.

Рассчитаем «Производственные цеха» под ваш объект

Инженер подберёт решение, посчитает смету и подготовит КП с доставкой по РФ за 15 минут.

Частые вопросы

Можно ли встроить мостовой кран в уже готовый ангар?

Только при условии, что колонны и фундаменты рассчитаны под крановую нагрузку. Если нет — потребуется усиление или замена колонн. Лучше предусматривать кран на этапе проектирования.

Какие нормы пожарной безопасности действуют для производственных цехов?

Цеха категорий А и Б (взрывоопасные) требуют легкосбрасываемых конструкций, негорючих ограждений, аварийной вентиляции и АУПТ. Категории В–Д — по СП 12.13130 и заданию на проектирование.

Какой пол делать в производственном цехе?

Бетонная плита толщиной 200–350 мм с армированием под расчётную нагрузку. Финишное покрытие — топпинг (для механических цехов), полимер (для химии и пищевого), клинкерная плитка (для пищевого производства).

Можно ли пристроить цех к существующему зданию?

Да, выполняем пристройку к кирпичным, железобетонным или металлическим зданиям. Обследуем существующие конструкции, проектируем примыкание и согласовываем вопросы осадки и деформационных швов.

Какова минимальная высота цеха для мостового крана г/п 10 т?

При пролёте крана 18 м и г/п 10 т минимальная высота до нижнего пояса фермы обычно составляет 9–10 м с учётом габарита крана, строительного подъёма и зазоров по ГОСТ 7504.
